测试产品：摄像头镜头

适配仪器型号：

测试压力：

泄漏值（判定标准）：

测试时间：

生产效率：

动作说明

随着对摄像头的性能要求越来越高，摄像头技术倾向于也逐渐成熟。摄像头与监控系统联动，安全系数也提高很多，市面上很多产品都会应用到摄像头比如手机，相机，汽车等使用场景。如果摄像头气密性不高的话，内部部件会受到损坏，从而摄像头受到损坏。

本次客户要求主要测试点是胶出和镜头部位会不会进水（红色三角形标记处），黑色方块为上模下压压紧装置，绿色为下模定位模具，蓝色为模具上面的密封圈。

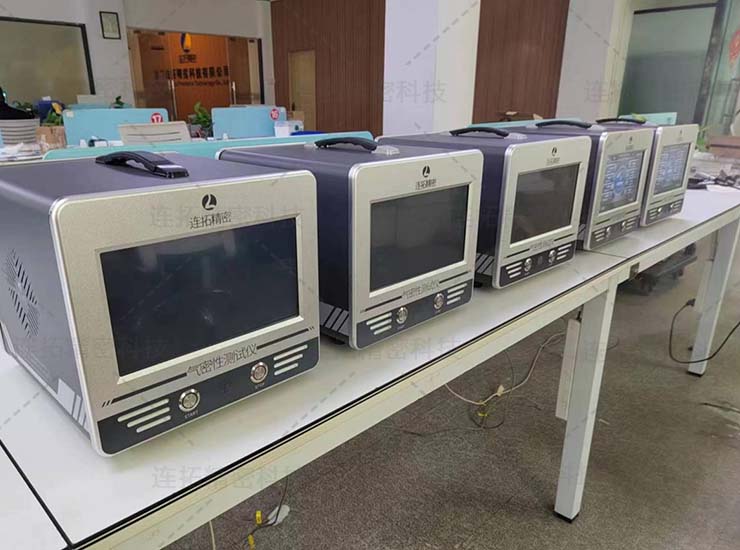

根据客户提供的摄像头形状定制模具，使用设备是连拓精密气密性测试仪以及气密性测试仪工装。

首先与客户对接后，测试压力暂定100kpa。把产品放到定位模具上，工装气缸带动下压挡块压紧产品与底部密封圈压紧，仪器会从模具底部充气，只要共色三角形密封处有一个位置不密封时，那么模具里面气体就会往外流，模具里面压力就会下降。

其次设置好参数：进气2s，稳压4s，测试5s，放气1s。双手按下启动按钮，上下模开始下压，压紧产品使得产品和治具形成一个密封腔体。整个测试分为五个阶段：充气-稳压-平衡-检测-排气阶段。


最后检测结果如果产品是好的，那么仪器界面就会显示绿色的“ok”；如果产品是坏的，那么仪器界面就会显示“NG”。

连拓精密科技公司为客户提供整套气密性检测仪、气密工装治具、标准漏孔、气密快速密封堵头服务，免费为客户提供设计气密测试方案，助力企业降本增效。凭借在气密测试市场上积累的多年技术经验，目前拥有了各行各业产品气密测试方案。

如想了解更多照明灯相关案例：安防照明防水测试
