连拓精密的螺纹快速连接接头（螺纹快速密封连接器），广泛应用于设备以及管路压力测试，液压泵阀、发动机以及油缸密封性测试，空调冷却系统，汽车卡钳和燃油管等，可以轻松封堵设备对外管口，或者进行密封连接的内螺纹快换接头。因为连拓精密的螺纹快速连接接头密封性强，操作与设计合理受到客户的欢迎。下面我们深入了解下连拓精密的螺纹快速连接接头（螺纹快速密封连接器）的性能与优势。

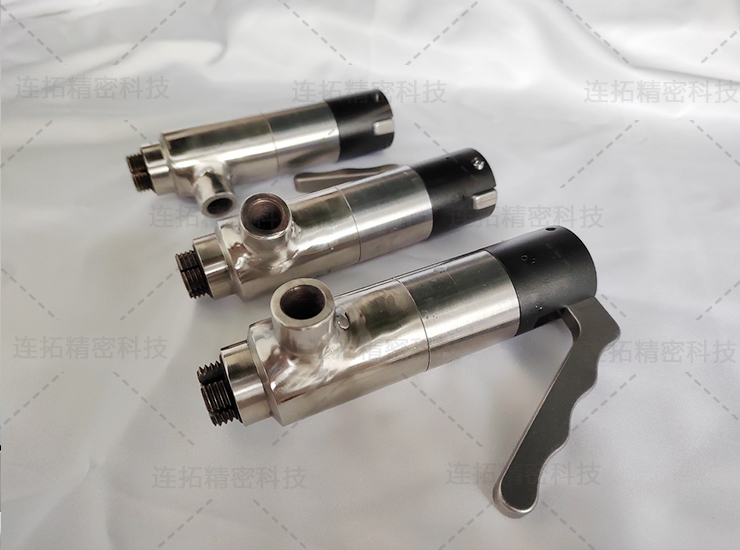

连拓精密螺纹快速连接接头（螺纹快速密封连接器）(细节特写)

连拓精密螺纹快速连接接头,结构具有体积小、重量轻、接触偶密度高、可靠性高等优点。接触偶与导线的连接为压接端接,接触偶可单项式个取出或送入。可通过本连接器实现快速插拔，安全、稳定的效果，替代之前手拧及用扳手拧紧来实现螺纹连接的方法，大大提高了生产效率。

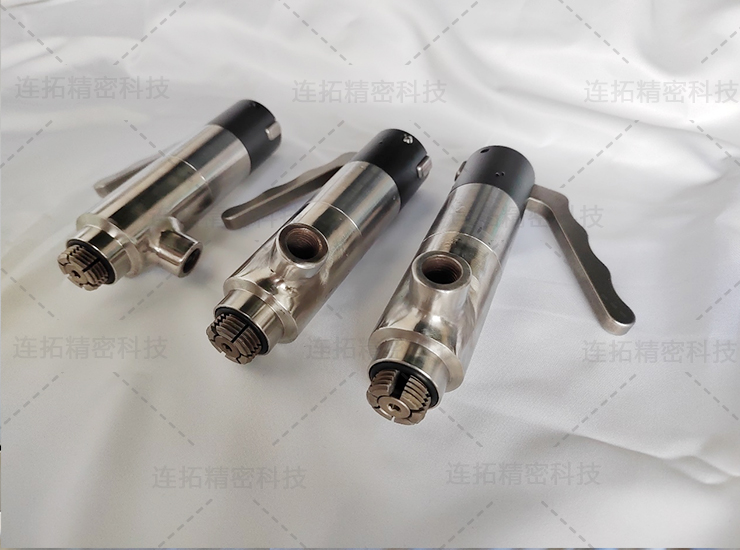

连拓精密螺纹快速连接接头（螺纹快速密封连接器）(细节特写)

产品主体结构均采用优质不锈钢及铝材料，铝材料表面采用阳极氧化，提高了产品的耐 腐蚀性，零部件也均采用不锈钢材料，大大提高了产品的使用寿命。主体结构由把手、尾盖、中套、前套及卡瓣，内部由 活塞、拉杆等部件组成，整体结构共由22个配件构成。

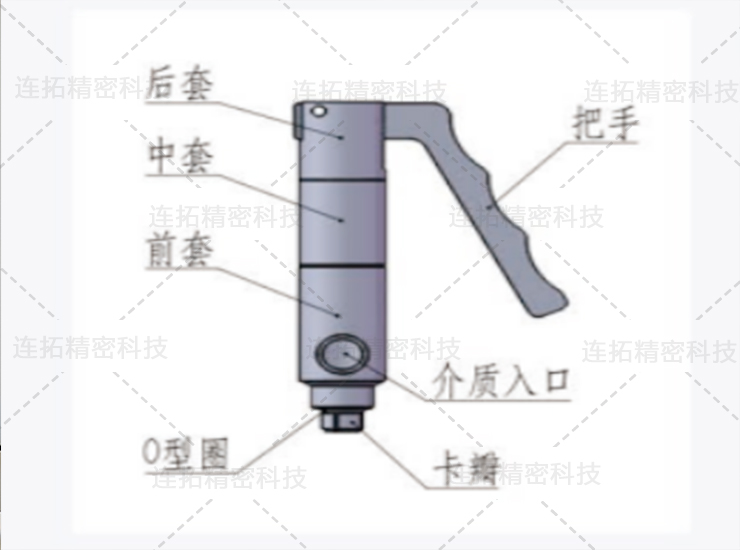

连拓精密螺纹快速连接接头(结构细节特写)

一：连拓精密螺纹快速连接接头（螺纹快速密封连接器）原理：

为通过压动把手，使前端卡瓣前移并收缩，小于正常螺纹尺寸，从而顺利插入测试口，松开把手卡瓣后移并张开，和螺纹实现配合，并通过内部活塞使密封紧密配合于测试口，实现功能测试。此接头可省去安装时螺纹手拧的时间，提高生产效率，高效且稳定。

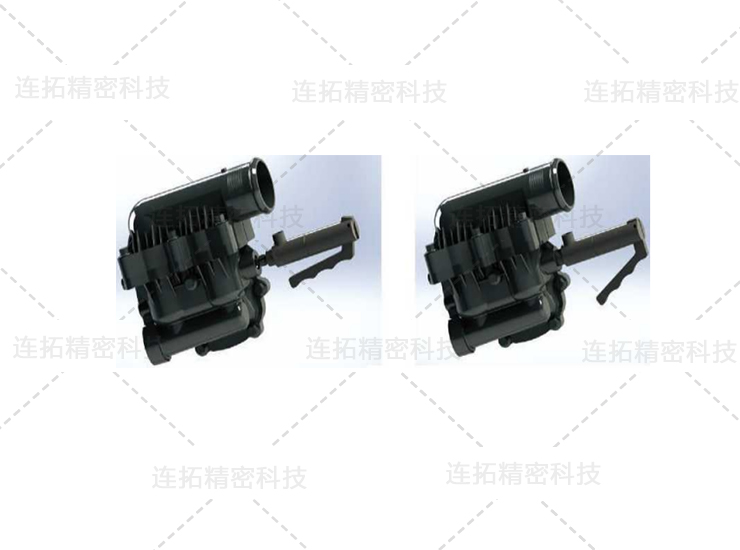

连拓精密螺纹快速连接接头(3D模拟使用特写)

如图所示，压下把手，拉杆前移，螺纹卡瓣内缩，即可轻松插入待测试产品的螺纹接口内，插入时，待连接器螺纹接口全部进入测试口内即可松开把手，拉杆后移，螺纹卡瓣张幵, 使连接器端部密封紧密压住测试口端面。连接完成后，即可对产品进行功能测试。测试完成，卸除压力后，即可压动把手取出连接器。

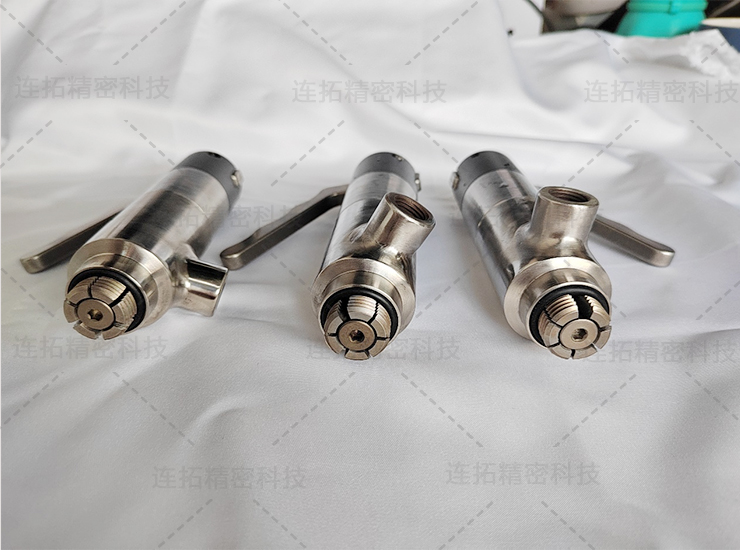

连拓精密（螺纹快速密封连接器）(螺口细节特写)

二：连拓精密螺纹快速连接接头优势：

1.圆柱内螺纹/圆锥外螺纹：易于实现密封，是因为扭紧时扭紧力矩集中于内外螺纹的一环上，使之处于过盈状态并产生变形。但也存在易于破坏的缺点。常用于低压静载的场合。

2.螺纹副同时在整个锥面上接触，扭紧时受力不均匀，加之受到多个要素一致性不好的影响，很难实现完整的密合。但是一旦实现密封后不易被破坏。常用于高压变载场合。

3.内外螺纹采用不同硬度的材料时更容易实现密封。

4.螺口可张合，适配性强，轻松应对不同尺寸需求。

5.使用寿命长：可快速多次循环使用，提高工作效率，保护设备螺牙。

6.高生产效率：普通使用手拧及用扳手拧紧，这款采压力密封与连接，省力又高效，能在3秒内完成操作。此外，螺牙上附有流量孔，提高流量，缩短测试时间。

7.端面O型密封可更换简单易于维护。

目前连拓精密这款新型螺纹快速连接接头（螺纹快速密封连接器）已经投入到生产中，广受客户欢迎，复购与推荐率高，如果需要具体了解本产品，请联系连拓精密。
