发动机油底壳气密性检测案例-连拓精密

一、项目背景

随着汽车工业的快速发展，发动机油底壳作为发动机的重要组成部分，其气密性直接影响发动机的整体性能。鉴于发动机油底壳体型大、整体结构不规则以及检测精度要求高的特点，连拓精密工程师团队接受了这一挑战，为其量身打造了一套专用的工装与治具，并配合高效精确的气密性检测方案。

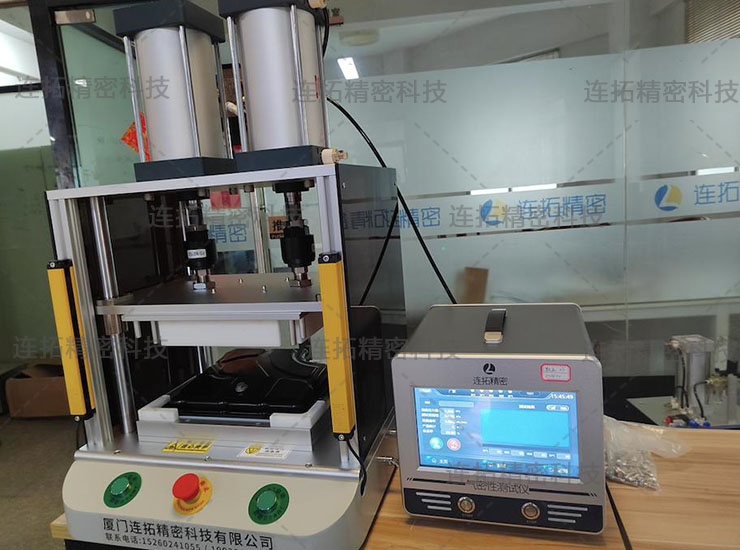

连拓精密发动机油底壳气密性检测仪（实拍）

二、解决方案

连拓精密团队在深入分析发动机油底壳的结构特点后，决定采用正压直接检测的方法。该方法通过向治具中的油底壳内部充气，并监测气压变化来判断其气密性。整个检测流程包括以下几个步骤：

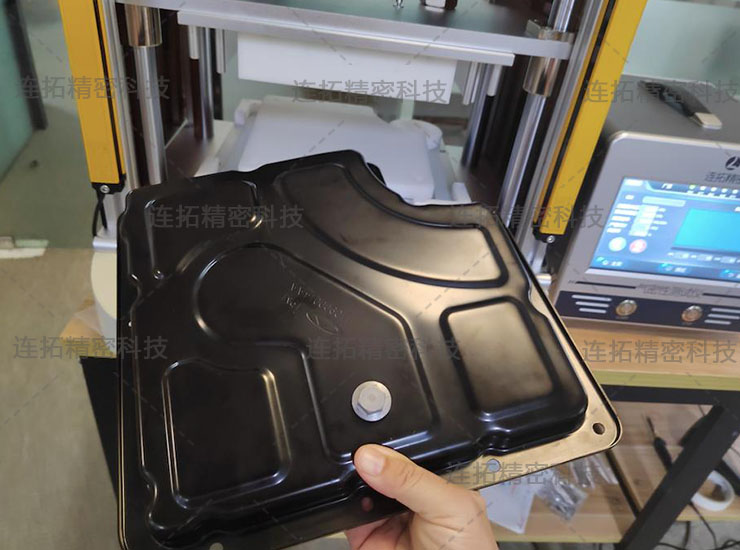

连拓精密发动机油底壳气密性检测仪（检测样品实拍）

1.设置好气密性检测仪的检测参数

2.将发动机油底壳放入定制的治具中，并调整至正确位置。

3.启动气密性检测按钮，治具上下模自动闭合，形成封闭的检测环境。

4.工装配合气密性检测仪对治具进行充气，充气时间设定为8秒。

5.在保压时间10秒内，气密性检测仪对油底壳内部气压进行持续监测。

6.检测时间5秒内，仪器根据预设的压力上下限（300kpa和20kpa）以及泄漏上下限（1kpa和-1kpa）进行自动判断。

7.检测完成后，治具自动排气，排气时间设定为1秒。

8.气密性检测结果将直接显示在检测仪上，不合格显示NG，合格显示OK。

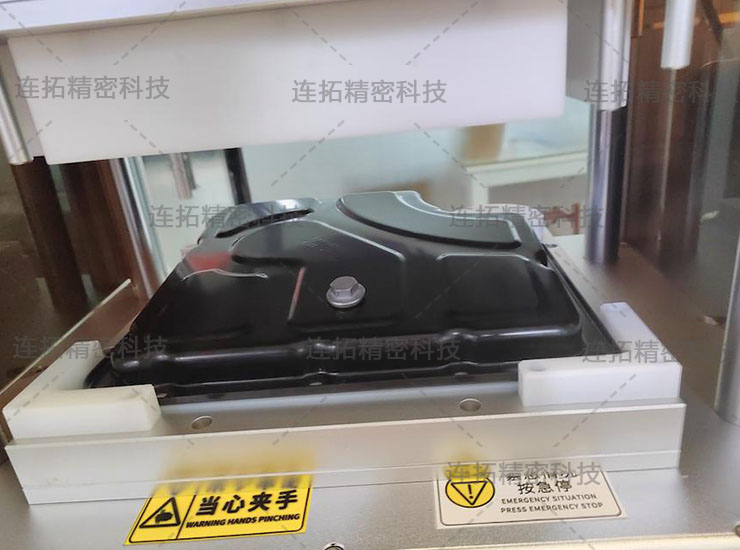

连拓精密发动机油底壳气密性检测仪（治具细节实拍）

三、检测效果与优势

检测精度高：通过正压直接检测，能够准确判断发动机油底壳的气密性，确保产品质量。

检测效率高：整个检测流程自动化程度高，操作简便快捷，大大提高了检测效率。

数据可追溯：检测数据自动保存到后台，支持导出，方便产线生产进行溯源。

定制化解决方案：根据发动机油底壳的体型和结构特点，量身定制的工装与治具，确保检测的准确性和可靠性。

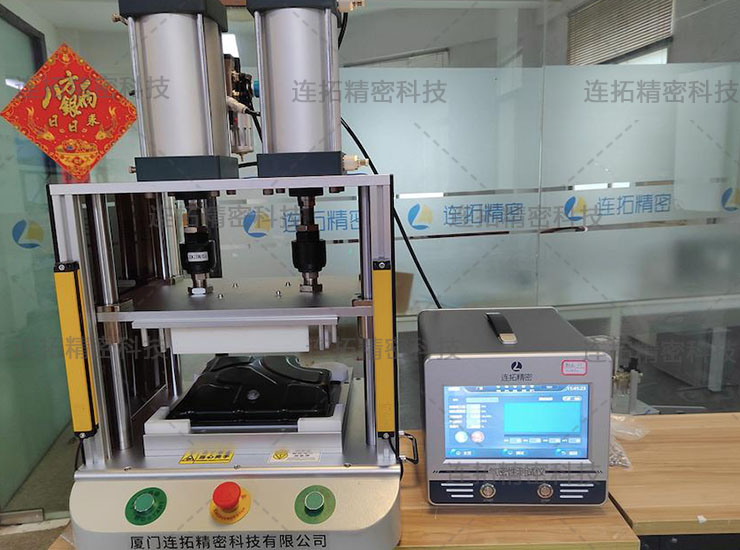

连拓精密发动机油底壳气密性检测仪（实拍）

连拓精密工程师团队为发动机油底壳气密性检测提供的定制化解决方案，不仅满足了高精度、高效率的检测需求，还通过数据可追溯功能为产线生产提供了有力支持。这一成功案例的实施，再次证明了连拓精密在气密性检测领域的专业实力和技术优势。

文章编辑：厦门连拓精密科技有限公司
