智能手表后壳充电桩防水气密性检测案例_智能手表充电桩气密检测3D图分享

2022-08-18

对于高端智能手表整机的防水气密性检测工厂要求都会非常严格，高端智能手表对于整机内部的各个部件都是需要做防水气密性检测的，无论是手表中框，前壳，还是后盖都有一定的防水气密检测要求。本次连拓精密科技给大家分享的是一组高端智能手表后壳充电桩防水气密性检测仪案例。智能手表充电桩部位需要非常高的防水检测要求，以下为大家展示一组细节案例图：

高端智能手表充电桩是一个电磁点，里面一般是有一个很小的密封圈，可以起到密封的效果，如果密封不良，水会从密封胶圈的缝隙进入到手表内部损坏手表。针对手表充电桩的工艺结构，我们给客户的手表充电桩制作了以下仿形治具，用来对手表充电桩进行密封跟充气用。下图为手表充电桩防水气密性检测3D图、手表后壳充电桩防水气密性检测实物图。

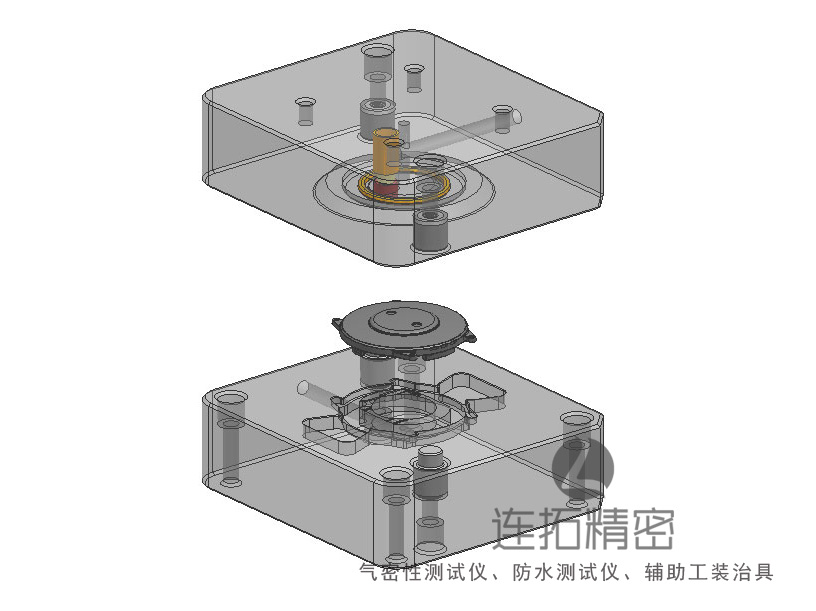

图：手表充电桩防水气密性检测3D图


图：手表后壳充电桩防水气密性检测实物图

厦门连拓精密科技所用的密封性检测方法是直接将这手表充电桩的周围用密封圈密封起来，上下模压合的时候对这个密封圈形成的内部空间进行充气，如果这个充电桩这个地方存在漏气，我们充到这个密闭空间的压缩空气就会通过充电桩漏到外面，内部空间变大，这个时候仪器就会检测到内部压力无法达到仪器所设定的压力值。这时候气密性检测仪就会根据所设定的压力值以及参数值来判断手表后壳充电桩是否为不良品。

图：手表后壳充电桩气密性测试仪与工装治具整机实物展示

如果您还想了解更多关于智能穿戴防水气密测试感兴趣：智能穿戴防水气密测试

文章编辑：厦门连拓精密科技有限公司
